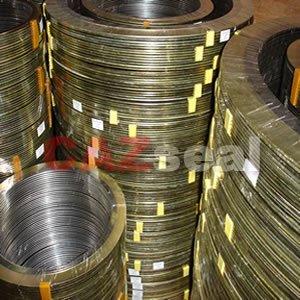

简单介绍:CAZ SW600金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸
垫片型式:
|
产品名称 |
代号 |
适用 |
表示示例 |
|
基本型金属缠绕垫 |
600 |
榫槽面 |
304/PTFE |
|
带内环金属缠绕垫 |
600 IR |
凹凸面 |
304 304/FG |
|
带外环金属缠绕垫 |
600 CR |
突面 |
304/ASB CS |
|
带内外环金属缠绕垫 |
600 IC |
304 304/FG CS |
|
换热器用金属缠绕垫 |
600 H |
换热器 |
304/FG 带1条筋 |
|
异型金属缠绕垫 |
600 S |
异形 |
椭圆形 |
如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环，
窄带形式分：粘贴型, 包覆型
材质选择：
|
钢带及内外环材质 |
填充料 |
通用厚度 mm |
|
名称 |
代号 |
名称 |
代号 |
适用温度℃ |
V形垫/环 |
W形垫/环 |
|
碳钢 |
CS |
石棉 |
ASB |
500 |
3.2/2.0
4.5/3.0 |
4.8/3.0
5.5/4.0
7.5/5.0 |
|
不锈钢 |
304(L),316(L) |
石墨 |
FG |
650 |
|
蒙乃尔 |
Mon |
四氟 |
PTFE |
250 |
|
镍，钛 |
Ni，Ti |
云母 |
MICA |
950 |
|
因科镍 |
INC |
陶瓷 |
CER |
1000 |
|
哈氏，锆 |
HAST，ZIRC |
非石棉 |
NAF |
300 |
一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。
具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
|
